스마트 제어 충전기(K-VAS) - Use Cases

스마트 제어 충전기(K-VAS) 사용 시, 아래와 같은 단계로 데이터를 주고 받고 각 단계별로 실제 UI 화면 예시와 함께 설명합니다.

상위 섹션에서 설명된 내용은 일부 생략됩니다.

완속 충전기를을 기준으로 디자인 되었습니다.

1. 사용자 인증​

사용자는 충전기에서 멤버십 카드 또는 앱을 통해 인증을 진행합니다.

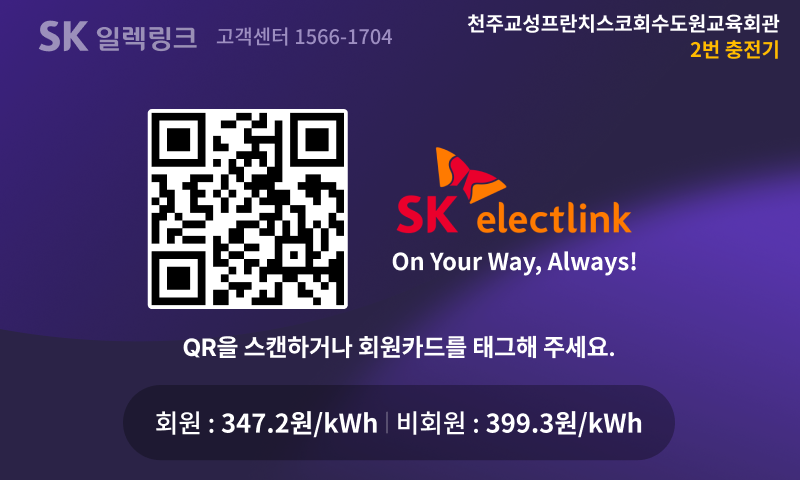

메인 화면

2-A. 사용자 인증: 현장 인증​

사용자는 충전 목표 SoC를 설정하고 개인정보 제3자 제공 동의 여부를 체크할 수 있습니다.

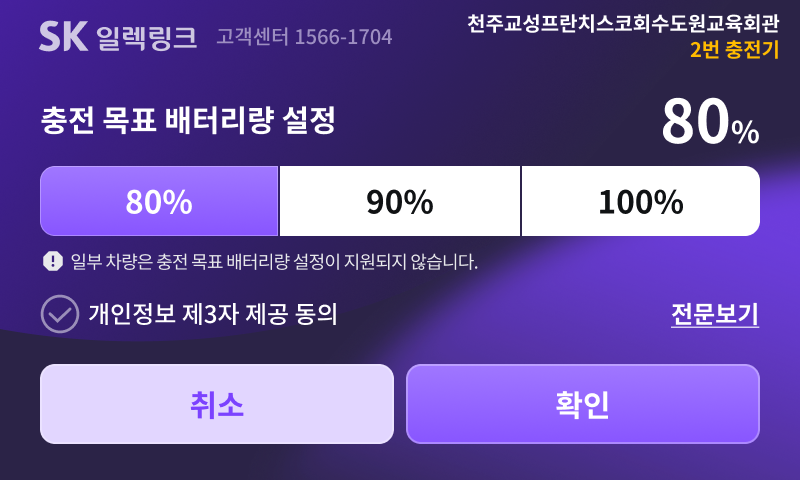

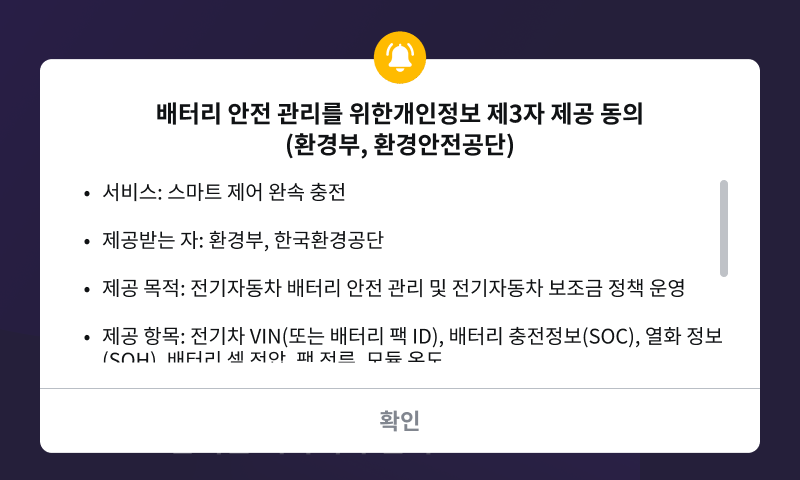

SoC 설정 화면 개인정보 제3자 제공 동의 팝업
  1. 사용자가 "확인" 버튼을 누르는 즉시 아래 데이터를 차례대로 전송하여야합니다.
  2. DataTransfer:com.skelectlink:SetUserTargetSoC 전송 및 성공 수신
  3. DataTransfer:com.skelectlink:SetPrivacyPolicyCheck 전송 및 성공 수신

2-B. 사용자 인증: 원격 충전 시작​

  • OCPP v1.6: EVSE는 RemoteStartTransaction.req 메시지를 수신 및 응답을 전송하고 StartTransaction.req를 전송함과 동시에 하단과 같은 화면을 표시합니다.
  • OCPP v2.1: EVSE는 RequestStartTransactionRequest를 수신 및 응답하고, 거래가 시작되는 시점에 TransactionEventRequest(eventType=Started)를 전송합니다.

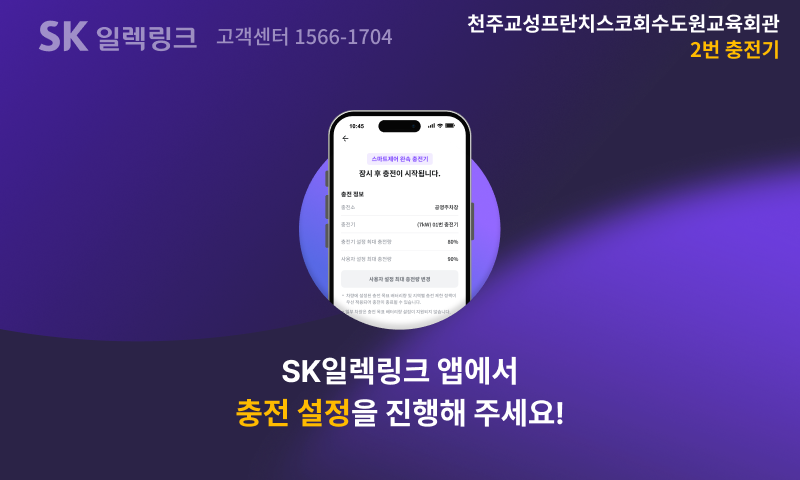

SoC 설정 화면

이후 CSMS에서 DataTransfer:com.skelectlink:SetUserTargetSoC와 DataTransfer:com.skelectlink:SetPrivacyPolicyCheck 데이터가 도착할 경우 다음 화면으로 이동합니다.

3. 커넥터 연결​

사용자는 충전 커넥터를 차량에 연결합니다.

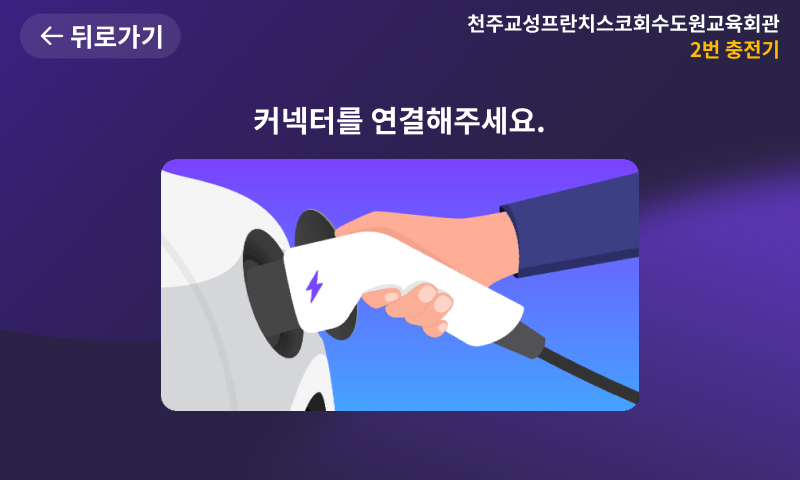

커넥터 연결 화면

4. 충전 시작 및 진행​

충전이 시작되면 실시간 충전 상태가 표시됩니다.

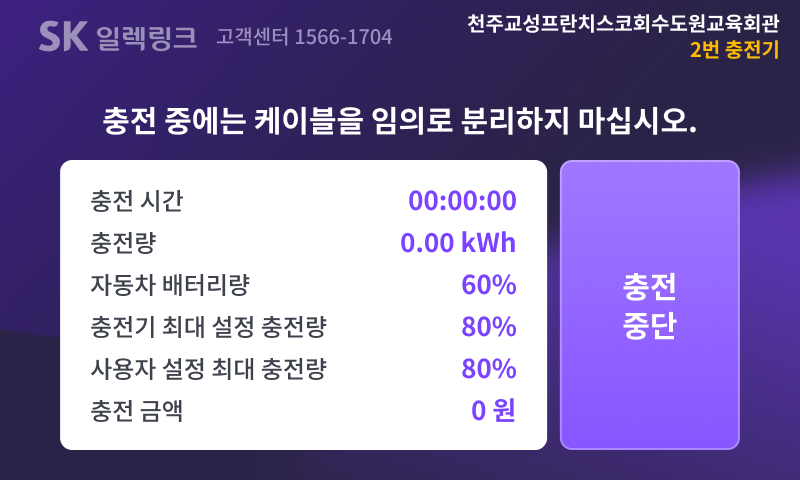

충전 중 화면

아래 조건에 따라 DataTransfer:BatteryInfo를 전송합니다.

  1. EVSE가 3초 마다 차량에서 수신된 데이터를 적재합니다.
  2. CustomKoreaSmartCharge Component BatteryInfoMaxCartridge Variables 값에 따라 적재하고, 최대 적재량에 도달할 경우 즉시 CSMS로 전송합니다.
  3. 최초 적재 시점부터 1분이 경과하면 즉시 CSMS로 전송합니다.

5. 충전 종료 및 커넥터 분리​

충전이 완료되면 사용자는 커넥터를 분리합니다.

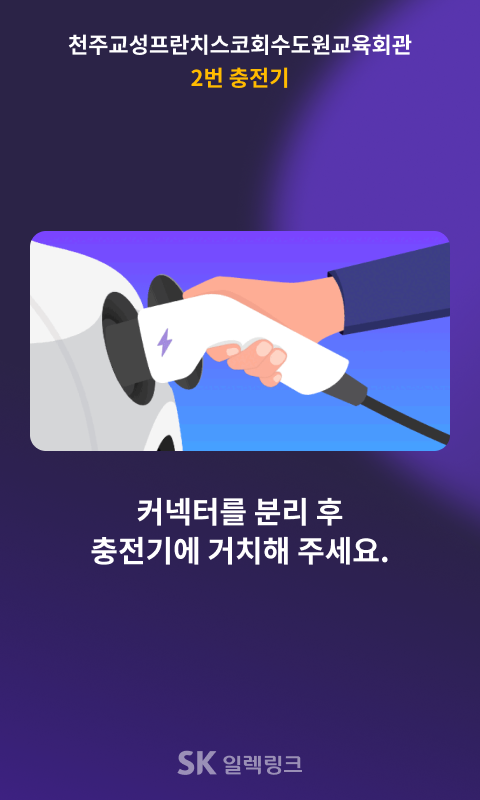

커넥터 분리 화면
